SD-301型變頻大電流多功能接地阻抗測試系統
　　SD-301變頻大電流多功能接地阻抗測試系統是由天津市電力科學研究院、淮安蘇達電氣有限公司聯合研制的精確測量大中型發電機廠、變電站接地系統接地阻抗、連通電阻和土壤電阻率的軟硬件系統。它克服了傳統測量方法的不足，使得大型接地系統的測量項目齊全，精確可靠。
　　對于發電廠、變電站接地系統，一般占地面積大（1000平方米～60000平方米）、結構復雜，一直找不到方便、準確的測量方法。傳統的測試方法大多用小功率測量儀，對測量有效接地系統（接地電阻≤0.5Ω）測量誤差很大，得到錯誤結果造成不應有的事故或損失。而應用大功率隔離變壓器對接地系統注入工頻大電流的電流電壓測量法，既笨重又受到50Hz工頻信號的干擾也產生相應的誤差。SD-301變頻大電流多功能接地阻抗測試系統，參考國外先進的變頻三極法的優點，它通過對接地網注入一個不同于輸變電頻率的較高電壓和較大電流，有效地避免了50Hz及其它干擾信號引起的測量誤差，實現精確、可靠、安全的測量。
　　本裝置同樣適用于中、小型接地網、接地體的測試。
　　工作原理：本裝置應用調頻、調壓軟件技術，SPWM原理和進口原裝IPM整體模塊設計。輸出經特制濾波器和隔離變壓器升壓獲得不同頻率的純正弦波高電壓、大電流接入接地網測量回路，測量真實性高，滿足了大、中型接地網接地阻抗、土壤電阻率、地網連通性測量的要求。

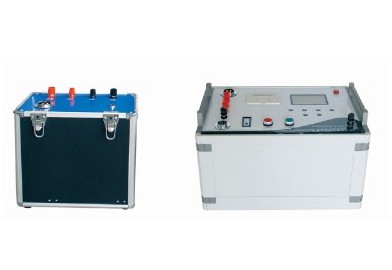

　　整體裝置由變頻調壓電源、濾波器及隔離變壓器兩大件組成，并配以附件電壓、電流接地棒及測試線盤、線夾等。
